СТЭНы для ж/д тэны для стрелочных переводов
|
 |
|
ОПИСАНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ СТЭНы, тэны для стрелочных переводов

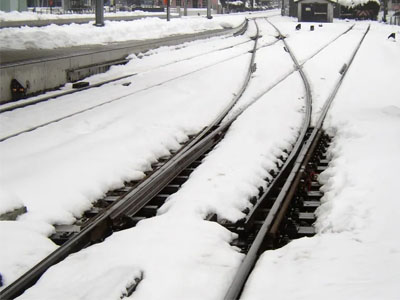

ТЭНы для стрелочных переводов устанавливаются на участках стрелочных железнодорожных путей, СТЭНы предназначены для предотвращения обледенения и заносов снега в зимний период времени на участках стрелочных переводов
|

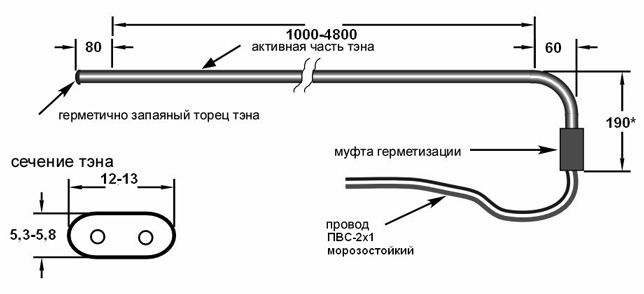

Устройство стрелочного нагревателя
Состоит СТЭН из плоской овальной нержавеющей трубки 12,5х5,3 мм, со вставленным внутрь нагревательным элементом в виде спирали, которую изолируют от трубки с помощью белого порошкового материала (периклаз). Предназначен для эксплуатации в среде металл-воздух, но нельзя допускать включение на длительный срок обогрев стрелочных переводов ТЭН на воздухе без теплоотдачи. Температура окружающей среды от +70 до -40 градусов при влажности 100%, короткое время безотказно работает при +90 и -55 градусах, выдерживает атмосферное давление 60-106,7 кПа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТЭНов ж/д для стрелочных переводов
| Корпус | нержавеющая сталь |
| Сечение корпуса | 12,5мм х 5,3мм |
| Страна производитель | Россия |
| Рабочая температура | на поверхности до 400о С |
| напряжение | 220В (по согласованию заказчика - другое) |
| Максимальная мощность | 0,5кВт на 1м пог. |
| Сопротивление изоляции | в холодном состоянии не менее 50мОм; в горячем состоянии не менее 10мОм |
| Ток утечки в горячем состоянии | не более 0,3мА |
| Вывод для подключения | тепло-морозостойкий провод 4 метра соединен через герметичную муфту закрытого типа предотвращающую от попадания влаги на контакты и внутрь стрелочного электрообогревателя |
Стандартные размеры и характеристики СТЭНов ж/д для стрелочных переводов
| Характеристики | СТЭН 1,2м/0,5кВт | СТЭН 2,2м/1,0кВт | СТЭН 3,2м/1,6 кВт | СТЭН 4,2м/2,0 кВт |
| Номинальное напряжение, В | 12,5мм х 5,3мм | 12,5мм х 5,3мм | 12,5мм х 5,3мм | 12,5мм х 5,3мм |
| Страна производитель | Россия | Россия | Россия | Россия |
| Потребляемая мощность, кВт | 1,2 | 2,2 | 3,2 | 4,2 |
| Длина активной части, мм | 1115 | 2115 | 3515 | 4115 |
| Материал оболочки | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь |
| Сечение оболочки, мм | 12,5 Х 5,3 | 12,5 Х 5,3 | 12,5 Х 5,3 | 12,5 Х 5,3 |
| Нагреваемая среда | Металл, воздух влага | Металл, воздух влага | Металл, воздух влага | Металл, воздух влага |

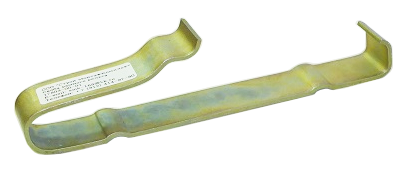

Скоба рамного рельса Р65 17803-00-01
Специально разработанные скобы, применяются для плотного прилегания СТЭНов к рельсам. Они монтируются на рамных рельсах, на остряках стрелок и на усовиках и сердечнике крестовин.
|
