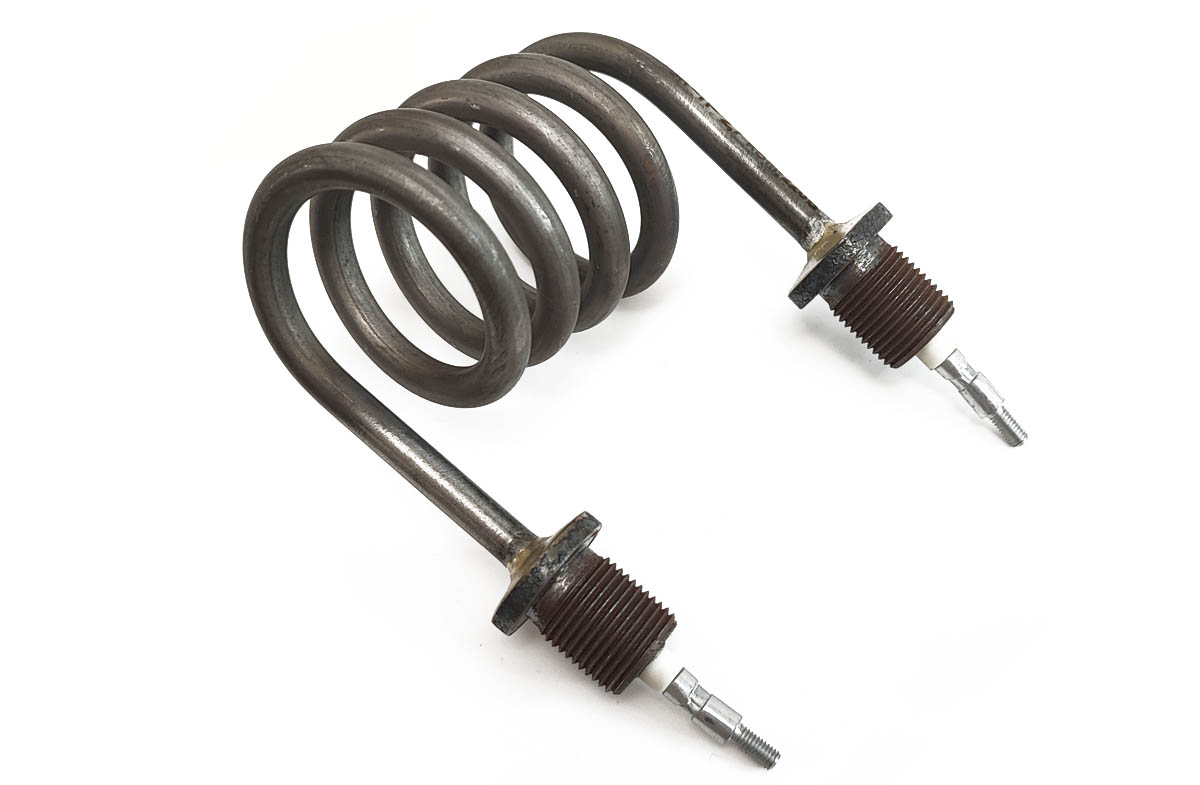

Трубчатые тэны (тэн, тэнр)

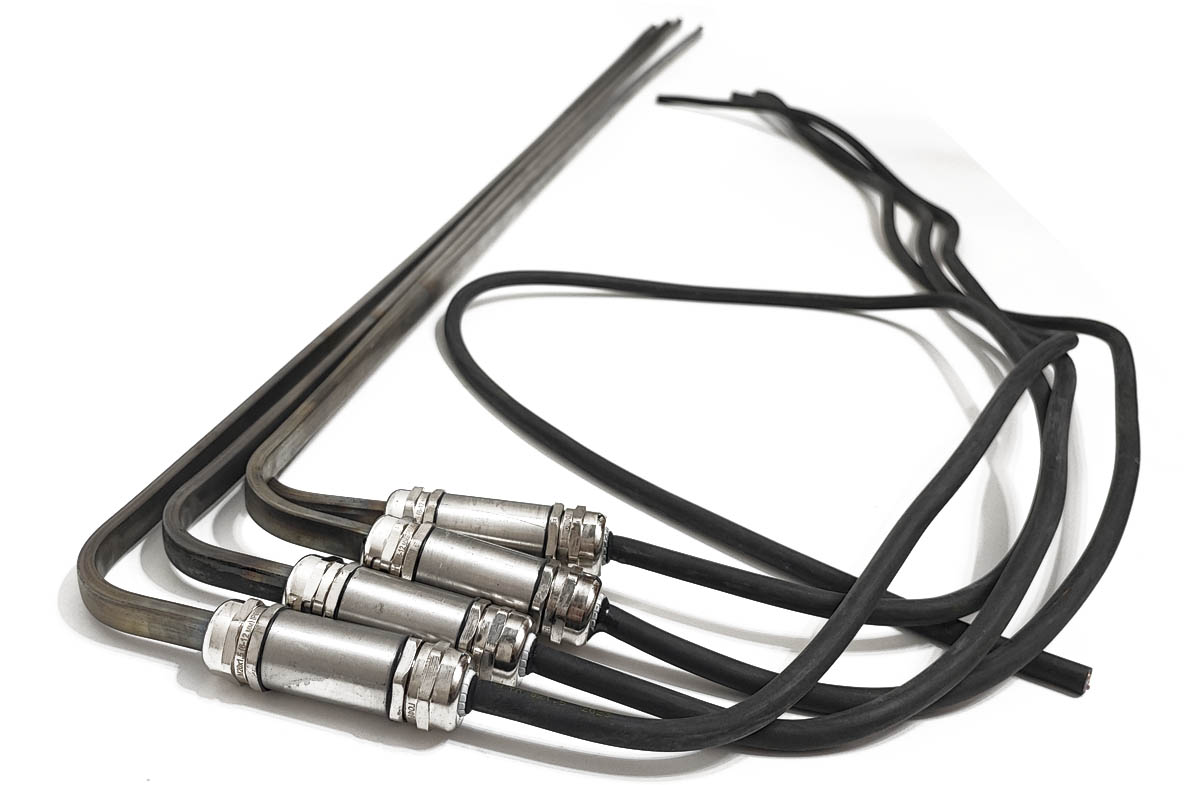

Трубчатые электронагреватели (ТЭН) существуют различных видов:

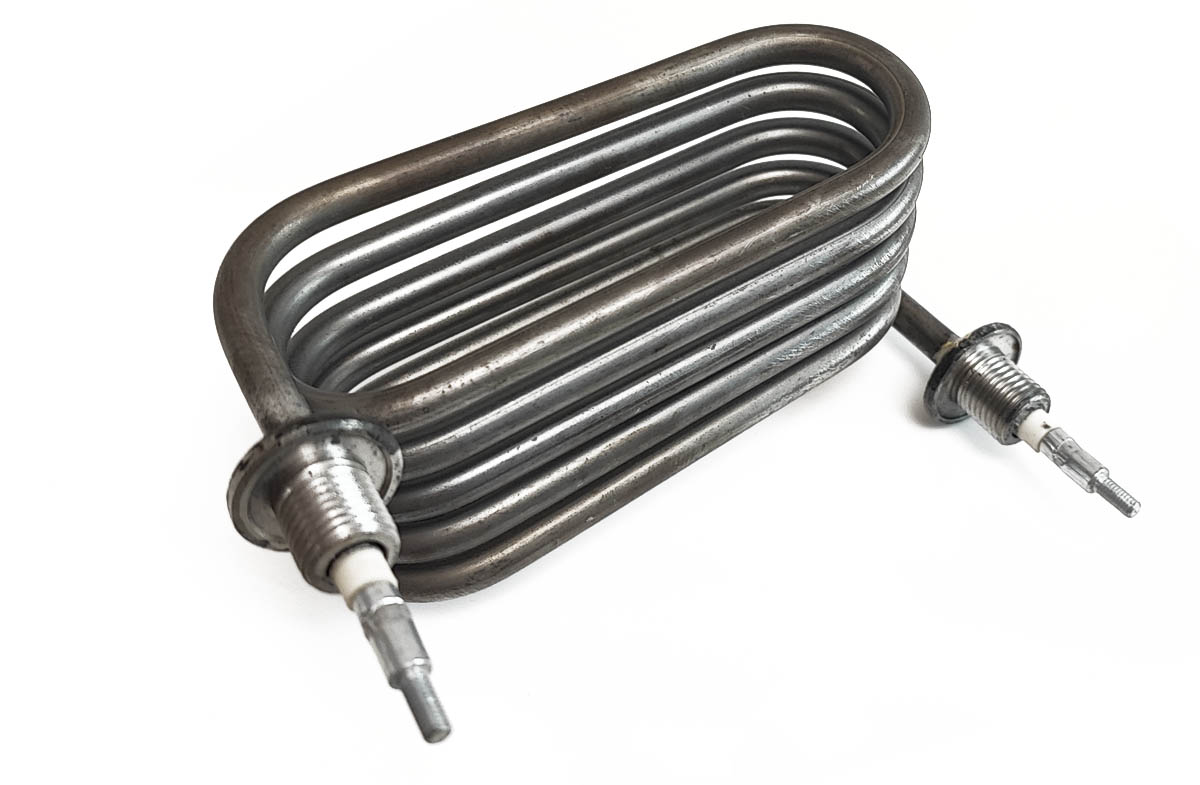

ТЭНы водяные;
ТЭНы для дистилляторов;

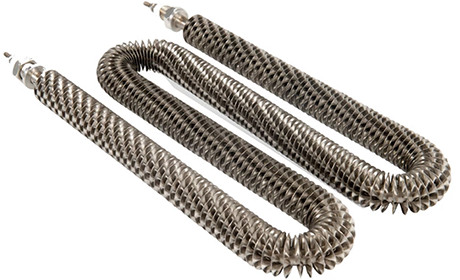

ТЭНы воздушные;
ТЭНы электрические;
ТЭНы для нагрева кислот и щелочей, жира и масла;
электронагреватели для нагрева битума и нефтепродуктов;
ТЭНы со встроенным терморегулятором для водонагревателей Аристон.

Общие сведения

Завод ТЭН Энерго производит трубчатые электронагреватели, предназначеные для нагрева различных сред путем конвекции, теплопроводности и излучения посредством преобразования электрической энергии в тепловую. Применяются в качестве комплектующих изделий в промышленных и бытовых установках.

Производство тэнов осуществляется на собственных мощностях Завода Тэн Энерго, расположенного на территории ЛЭМЗ. Мы изготавливаем Тэны любой сложности и конфигурации под заказ по индивидуальным чертежам и тех. заданиям.

ТЭН способны работать в самых разнообразных средах, включая агрессивные (в том числе растворы кислот, щелочей,
легкоплавкие металлы, селитру). Рабочая температура на оболочке ТЭНа колеблется от десятков градусов (при нагреве
воды и других жидких сред) до 750 °С (при нагреве газовых сред), а специализированные модели ТЭНов позволяют
добиваться и более высоких температур.

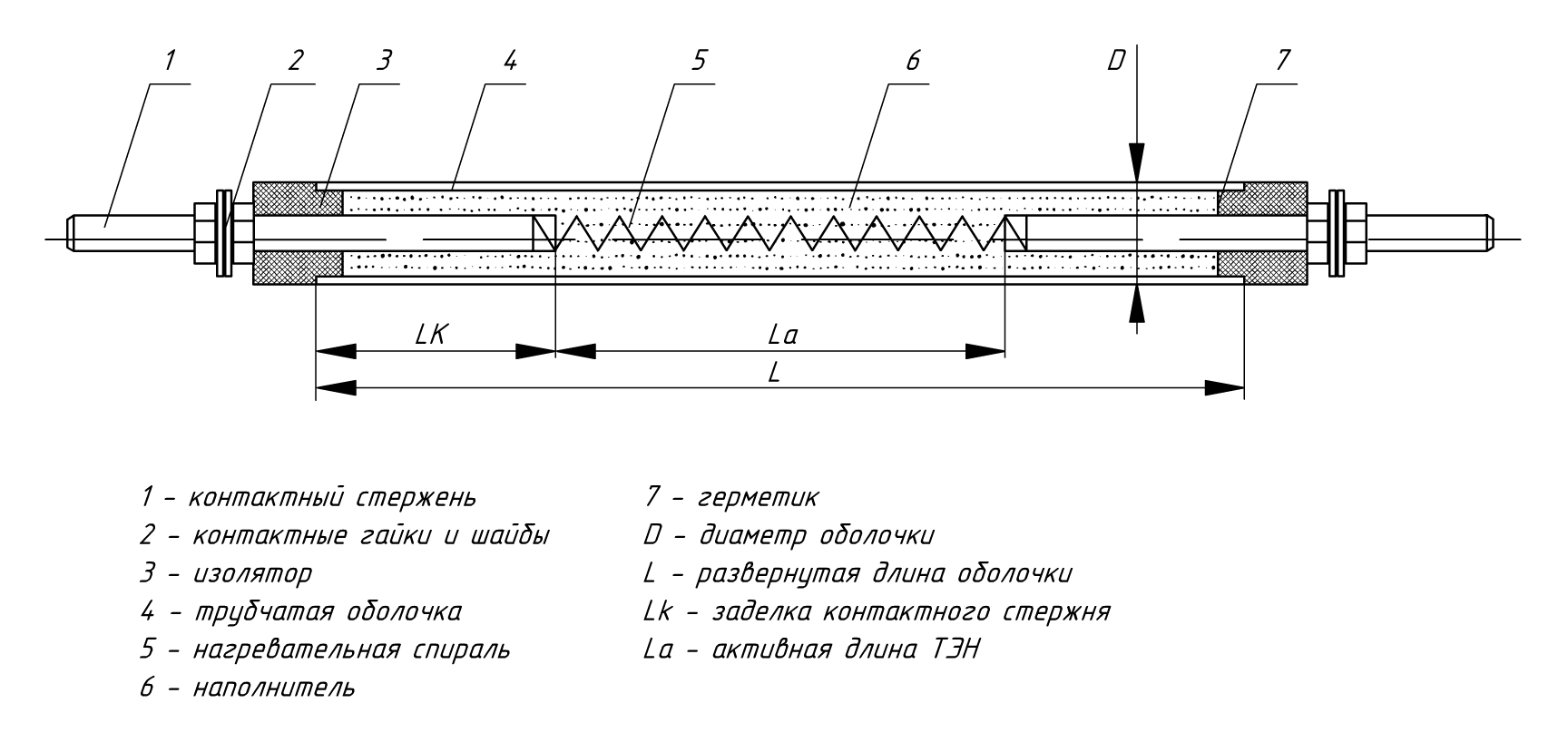

Конструкция трубчатых электронагревателей (ТЭН)

Трубчатый электронагреватель (ТЭН) представляет собой, расположенную внутри металлической оболочки спираль (или несколько спиралей) из сплава с высоким сопротивлением (нихром или фехраль) и контактными стержнями.
От оболочки спираль изолирована спрессованным электроизоляционным наполнителем (периклаз). Для предохранения от попадания влаги торцы ТЭН герметизированы. Контактные стержни изолируются от корпуса диэлектрическими (керамическими) изоляторами. Конструкция трубчатых электронагревателей (ТЭН)

Конструкция трубчатых электронагревателей (ТЭН)

Трубчатые нагреватели ТЭНы, маркируются следующим образом

ТЭНы пример обозначения:

* ТЭН 100 А 13 / 1,5 Т 220 Ф1

ТЭН - трубчатый электро нагреватель
100 - развернутая длина нагревателя, размер в сантиметрах
А - заделки контактного стержня (не нагреваемая часть тэны), А = 40 мм. размер в миллиметрах
13 - диаметр трубки ТЭНа, размер указывается в миллиметрах
1,5 - мощность нагревателя, размер указывается в киловаттах
Т - материал нагревателя и среда использователя (эксплуатации), "Т" - нержавеющая сталь, среда - спокойный воздух
220 - напряжение которое нужно подавать на нагреватель, параметр указывается в вольтах
Ф1 - форма нагревателя, "Ф1" - прямой

Характеристики ТЭНов могу варьироваться и зависят от конкретного заказа.

Любые электротехнические параметры.
Любая конфигурация.
Длина до 6,0 метров. Для составных ТЭНов длина может быть больше.
Диаметр 6,0 мм, 6,5 мм, 7,4 мм, 8,0 мм, 8,5 мм, 10,0 мм, 13,0 мм, 16,0 мм, 18,5 мм.
Квадратное сечение 6,5 мм х 6,5 мм.

Условное обозначение и длина контактного стержня в заделке в милиметрах
Обозначение длины	А	В	С	D	E	F	G	H
Длина, мм	40	65	100	125	160	250	400	630

Обозначение нагреваемой среды, максимальной ваттной нагрузки и материала оболочки тэна
Условное обозначение	Нагреваемая среда	Характер нагрева	Максимальная ваттная нагрузка, Вт/см2	Материал оболочки тэна
J	Вода, слабый раствор кислот (pH от 5 до 7)	Нагревание, кипячение с максимальной температурой на оболочке 100 °С	15	Нержавеющая сталь
P	Вода, слабый раствор щелочей (pH от 7 до 9)	Нагревание, кипячение с максимальной температурой на оболочке 100 °С	15	Углеродистая сталь
S	Воздух, газы и смеси газов	Нагрев в спокойной газовой среде до температуры на оболочке ТЭН 450 °С	2,2	Углеродистая сталь
T	Воздух, газы и смеси газов	Нагрев в спокойной газовой среде с температурой на оболочке ТЭН свыше 450 °С	5,0	Нержавеющая сталь
O	Воздух, газы и смеси газов	Нагрев в движущейся со скоростью 6м/с воздушной среде до температуры на оболочке ТЭН 450 °С	5,5	Углеродистая сталь
K	Воздух, газы и смеси газов	Нагрев в движущейся со скоростью не менее 6м/с воздушной среде с температурой на оболочке ТЭН св. 450 °С	6,5	Нержавеющая сталь
L	Литейные формы, пресс-формы	ТЭН вставлен в паз, имеется гарантированный контакт с нагреваемым металлом, температура на оболочке ТЭН до 450 °С	5,0	Углеродистая сталь
Z	Жиры, масла	Нагрев в ваннах и др. емкостях, температура до 250 °С	3,0	Углеродистая сталь
W	Легкоплавкие металлы и сплавы	Нагрев и плавление в ваннах и др. емкостях с температурой на оболочке ТЭН до 450 °С	3,5	Углеродистая сталь
D	Селитра (двойная оболочка)	Нагрев до температуры 600 °С	3,5	Нержавеющая/черная сталь
Н	Селитра	Нагрев до температуры 600 °С	3,5	Нержавеющая сталь

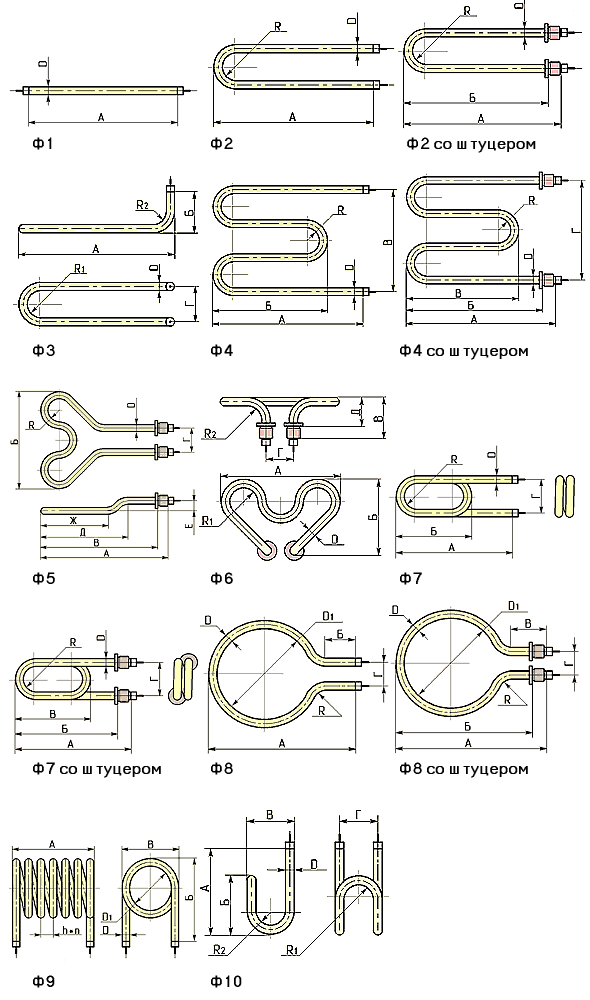

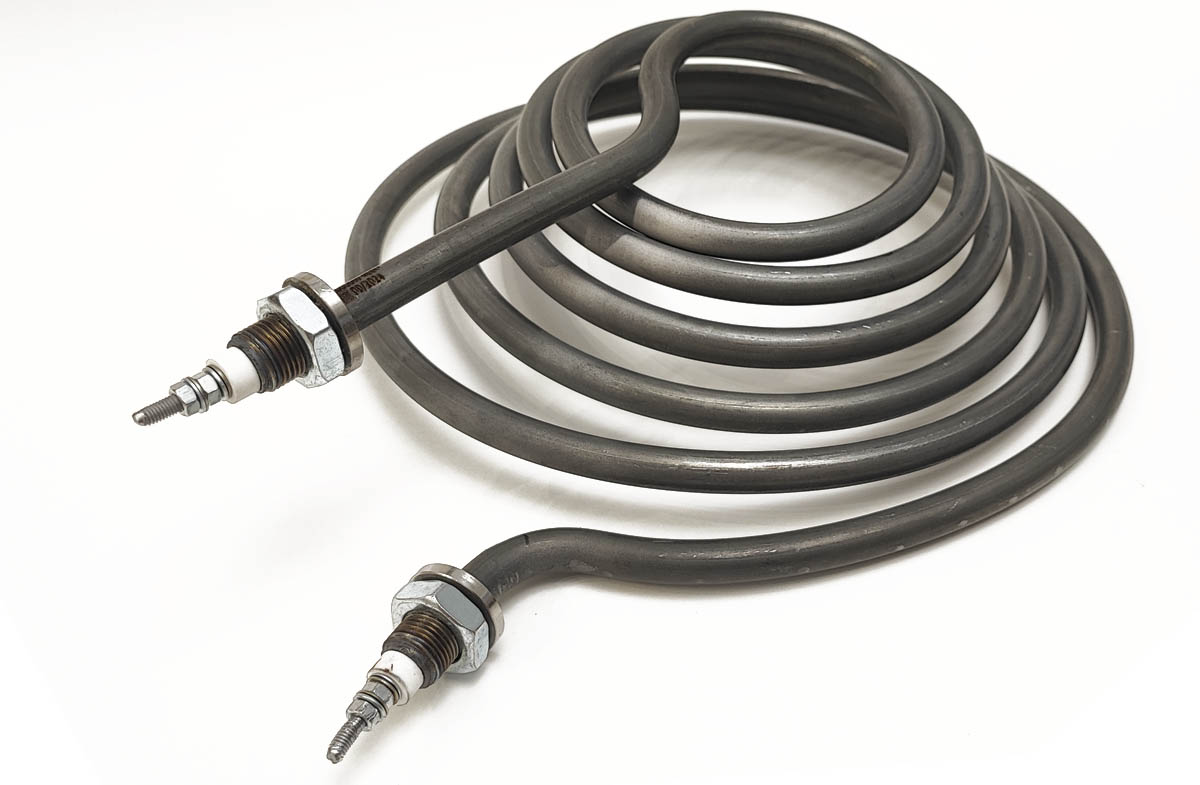

Типовые "стандартные" формы ТЭНов

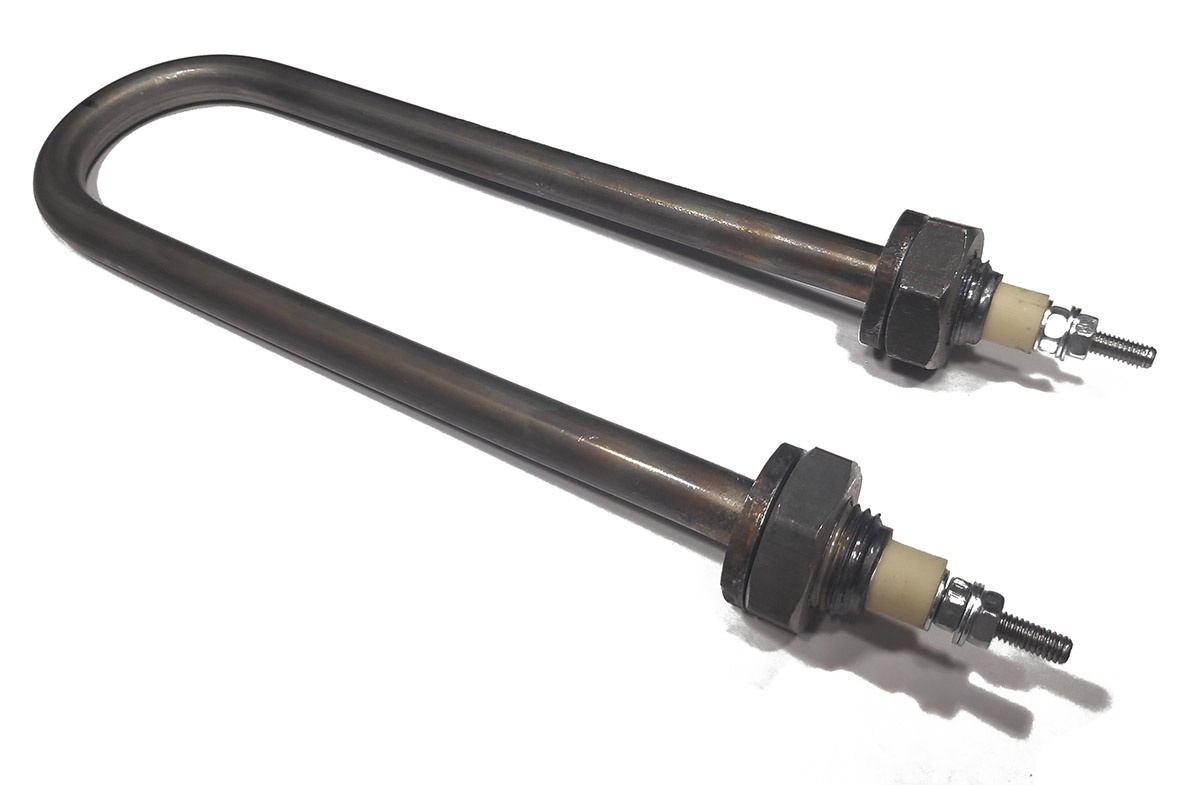

Вариант комплектации ТЭНа крепежными штуцерами

Штуцер (резьбовая втулка с упорным фланцем) закрепляется на электронагревателе способом прессовки, пайки или сварки (в зависимости от условий работы ТЭН в той или иной нагреваемой среде).

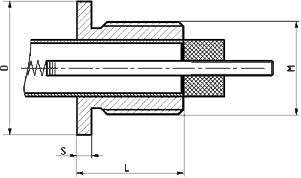

Эскиз штуцера

Наиболее часто применяются штуцера с размерами приведенными в таблице:
Диаметр оболочки ТЭН, мм	М - размер резьбы	L - длина, мм	S - толщина фланца, мм	D - диаметр фланца, мм
8,5	М 14 х 1,5	18	3	20
10	G 1/2"	24	4	30
10	М 16 х 1,5	18	3	25
13	G 1/2"	24	4	30
13	М 22 х 1,5	22	4	30
16	М 24 х 1,5	22	4	30
18,5	М 27 х 2,0	30	4	36

Типовые формы контактных выводов
Контактный стержень соединен внутри ТЭНа с нагревательным элементом (спиралью), а снаружи имеет узел крепления подводящих проводов (шайбы и гайки).

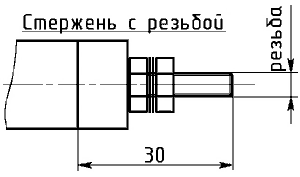

Эскиз тэна резьбовая шпилька

Чаще всего применяются резьбые шпильки М4 или М5.

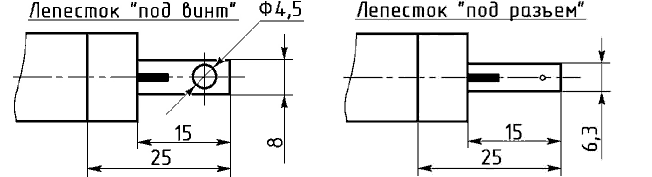

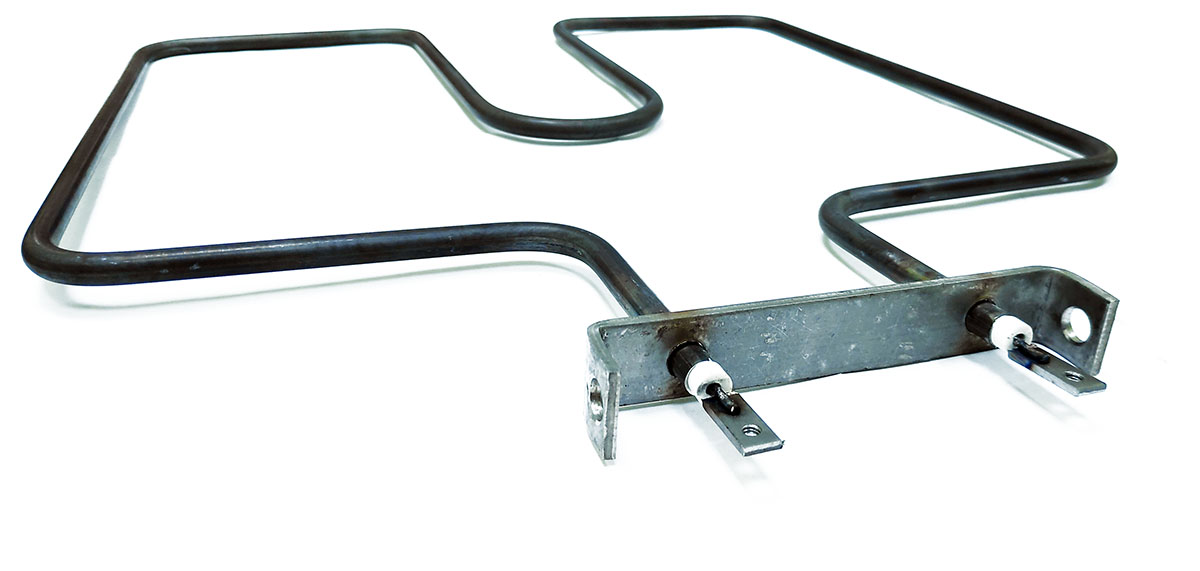

ТЭНы с диаметром оболочки меньше 8,5 мм оснащаются контактными выводами выполненными в виде лепестков.

Эскиз штуцера
